Tìm hiểu về NEO dự ứng lực

I. Tổng quan

Neo dự ứng lực được sử dụng để ổn định các khối đất lở, mố cầu, kết cấu bến cảng, v.v. bằng cách tác dụng ứng suất trước (lực cản tác dụng trước) lên chúng. Miễn là ngoại lực không vượt quá ứng suất trước của neo thì chuyển vị của đất hoặc công trình trượt lở sẽ được giữ ở mức 0.

Neo dự ứng lực bao gồm một bó dây làm từ thép dự ứng lực, đầu, chiều dài tự do và bầu neo. Phần ở đầu được cố định vào thân chịu áp bằng thiết bị cố định, còn phần ở phía đối diện của đầu được cố định với mặt đất bằng vữa. Chiều dài tự do giữa chúng cho phép gân giãn nở và co lại với lớp vỏ bọc.

Với kết cấu này, bằng cách căng và neo cáp ở đầu, ứng suất trước (lực neo) được tác dụng giữa neo và thân neo. Lực căng kéo neo phải được thiết kế bằng cách đánh giá đúng hiện tượng này.

Hướng của lực cản gần giống với hướng của ngoại lực nên việc bổ sung lực cản về mặt kinh tế là hợp lý
Hướng của lực cản gần giống với hướng của ngoại lực nên việc bổ sung lực cản về mặt kinh tế là hợp lý

Mục đích

Phương pháp này được sử dụng để ổn định mái dốc và gia cố mố cầu, tường chắn, kết cấu bến cảng, tòa nhà, v.v.

Cấu tạo

Mỏ neo bao gồm bốn phần: dây thép, đầu, chiều dài tự do và thân neo.

Vật liệu

Nó được gọi là thép cường độ cao và sử dụng cáp thay vì thép thông thường. Chất liệu của cáp thép là thép cao cấp, được cải tiến chất lượng cao, có thể sử dụng dưới áp lực cao, điều mà các thanh thép hoặc dây cáp thường không thể làm được.

Xem thêm: Biện pháp thi công neo đất

II. Phạm vi áp dụng

a, Biện pháp xử lý đối với các mái đất đá có độ dốc lớn

Lắp đặt các neo đất dự ứng lực để ngăn mái dốc bị sập do trọng lượng của bản thân hoặc do lực nước ngầm

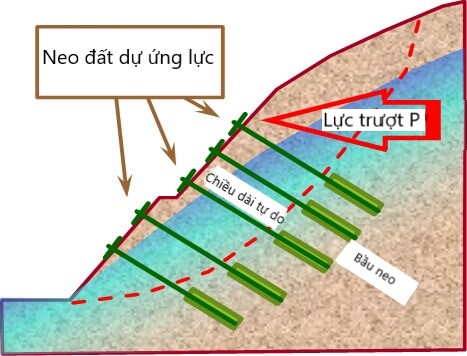

Ổn định độ dốc cắt
Ổn định độ dốc cắt
Độ ổn định của tường chắn
Độ ổn định của tường chắn
Độ ổn định của tường chắn
Độ ổn định của tường chắn
Phòng chống trượt lở đất quy mô lớn
Phòng chống trượt lở đất quy mô lớn

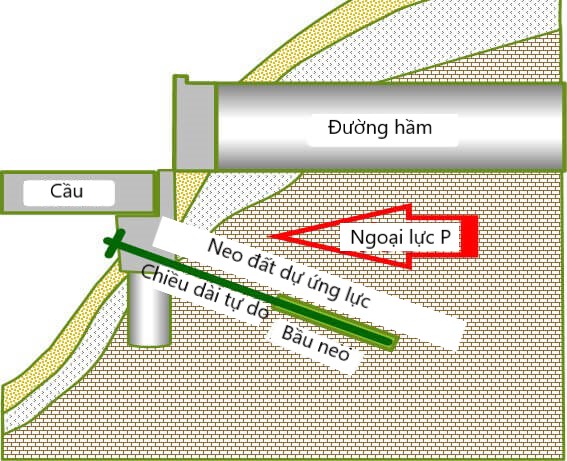

b, Kết cấu móng cầu, đập, kết cấu bán ngầm

Neo đất dự ứng lực được sử dụng trong cầu và đập. Cầu được yêu cầu phải tồn tại trong 100 năm.

Kết cấu móng cầu, đập
Kết cấu móng cầu, đập

Kết cấu móng cầu, đập Kết cấu móng cầu, đập Kết cấu móng cầu, đập

c, Công trình bến cảng, đê chắn sóng, tường chắn sóng, công trình phát điện gió

Neo đất được sử dụng làm biện pháp đối phó với các công trình cảng và công trình ngoài khơi.

Công trình bến cảng, đê chắn sóng Công trình bến cảng, đê chắn sóng Công trình bến cảng, đê chắn sóng Công trình bến cảng, đê chắn sóng

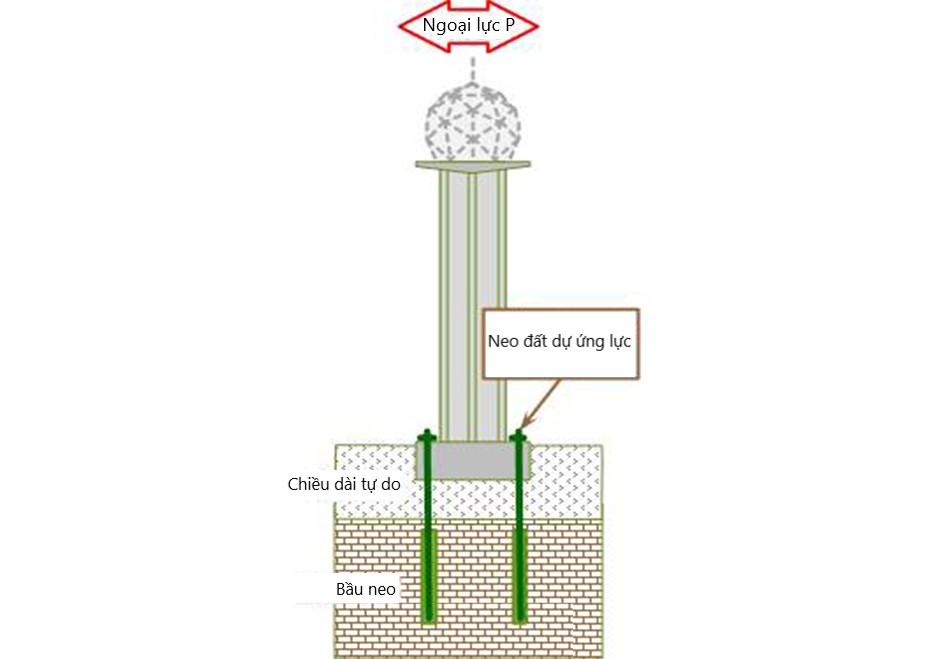

d, ứng dụng cho các tòa nhà và cấu trúc thẳng đứng dạng tháp

Các tòa nhà cao tầng được gia cố bằng các neo đất thẳng đứng nhằm tận dụng hiệu quả quỹ đất.

ứng dụng cho các tòa nhà và cấu trúc thẳng đứng dạng tháp ứng dụng cho các tòa nhà và cấu trúc thẳng đứng dạng tháp ứng dụng cho các tòa nhà và cấu trúc thẳng đứng dạng tháp

Xem thêm: Gia cố nền móng

III. Biện pháp ổn định cho kết cấu công trình đất

Khi lựa chọn phương pháp thi công neo, hãy xem xét các đặc điểm và tính năng của phương pháp thi công này, đồng thời xem xét hiệu quả kinh tế bao gồm kết cấu mục tiêu, môi trường ứng dụng, điều kiện mặt đất, lực cản cần thiết, lực neo thiết kế, chiều dài neo và bảo trì.

Biện pháp ổn định cho kết cấu công trình đất
Biện pháp ổn định cho kết cấu công trình đất
